Nestabilní svařování? Průvodce výběrem bodového svářeče MFDC vs

V moderním výrobním prostředí-zahrnujícím automobilovou karoserii-v-bílé (BIW), přihrádky na baterie New Energy Vehicle (NEV), skříně špičkových-spotřebičů a letecké konstrukce-zůstává základním procesem odporové bodové svařování (RSW). Výrobní manažeři však často čelí frustrujícímu paradoxu: i přes vyčerpávající optimalizaci parametrů tlaku, proudu a časování kvalita svaru nadále kolísá. Běžné problémy, jako jsou nekonzistentní průměry nugetů, nadměrné vytlačování (rozstřikování) a časté studené svary nebo „profukování-průrazy“ u vysokopevnostní oceli přetrvávají.
Zatímco pracovníci na místě často obviňují povrchové nečistoty nebo odchylky upínacích přípravků, hlavní příčina nestability obvykle leží v „černé skříňce“ zařízení: ve zdroji svařovacího proudu. V kontextu moderního bodového svařovacího stroje je výběr zdroje energie efektivní volbou režimu proudového výstupu. Tato příručka zkoumá základní rozdíly mezi středněfrekvenčním stejnosměrným proudem (MFDC) a tradičními systémy střídavého proudu (AC), aby vám pomohla učinit informované rozhodnutí o nákupu.

Abychom pochopili, proč typy napájecích zdrojů určují výsledky, musíme se znovu podívat na základní zákon odporového svařování, Jouleův zákon:
Q = I² × R × t

V této rovnici Q představuje generované teplo, I je svařovací proud, R je celkový odpor obvodu (včetně přechodového odporu) a je doba trvání toku proudu.
Matematicky proud I ovlivňuje přísun tepla svou druhou mocninou. V důsledku toho je i malá fluktuace nebo latence v aktuálním tvaru vlny geometricky zesílena ve finální formaci nugetů. Pokud je výstupní proud nestabilní, vstup tepla se stává nepředvídatelným, bez ohledu na to, jak přesný je tlak elektrody. To je fyzický základ pro naprostou převahu MFDC zdrojů energie oproti tradičním AC jednotkám.

Přirozené chyby 50/60Hz AC výstupu

Tradiční AC bodové svářečky spoléhají na standardní sinusovku. Tato křivka prochází „nulovým-průchodem“ 100 až 120krát za sekundu. Pokaždé, když proud prochází nulou, přívod energie se účinně zastaví. Toto přerušované zahřívání vede k:

• Tepelný rozptyl a fluktuace:Kov ve svarové zóně prochází krátkými fázemi ochlazování při každém nulovém-průchodu, což vede k přerušovanému růstu nugetů a potenciálně hrubozrnným strukturám.
• Vysoký špičkový proudový tlak:Aby svářeči se střídavým proudem kompenzovali ztráty energie během nulových{0}}přechodů, musí vydávat vyšší špičkové proudy. Tyto prudké pulsy jsou primární příčinou vytlačování, zejména u ocelí s povlakem (jako jsou pozinkované plechy), které poškozují povrchovou úpravu a urychlují opotřebení elektrody.

Výhoda stability výstupu MFDC

Svářečky MFDC využívají invertorovou technologii k usměrnění tří{0}}fázového střídavého proudu na vysoko-frekvenční proud (1000 Hz až 4000 Hz), který je následně transformován a usměrněn na hladký stejnosměrný výstup. Mezi hlavní výhody patří:

• Trvalý přísun energie:Stejnosměrný výstup je téměř rovná čára bez nulových{0}}křížení. Teplo se rovnoměrně akumuluje v zóně svaru. Data ukazují, že tepelná účinnost MFDC je přibližně o 20 % vyšší než AC za stejných podmínek.
• Ultra-nízký faktor zvlnění:Systémy MFDC obvykle udržují zvlnění proudu menší než 5 %. Tato extrémní stabilita umožňuje vysoce kontrolovanou tvorbu nugetů. Při svařování pozinkované oceli o tloušťce 1,2 mm může být standardní odchylka průměru nugetu udržována v rozmezí ±0,15 mm ve srovnání s ±0,40 mm u svářeček střídavých proudů.

Moderní výroba využívá pokročilé-pevnostní oceli (AHSS, jako je DP980, QP1180) a hliníkové slitiny. Tyto materiály vyžadují chirurgickou přesnost v přívodu tepla.

Význam doby rychlého vzestupu

Rychlost, při které proud dosáhne nastavené hodnoty (doba náběhu), je kritická. Invertorové zdroje MFDC reagují zhruba za 1 ms, zatímco AC systémy vyžadují 10 ms až 20 ms. Rychlá odezva umožňuje proudu okamžitě proniknout povrchovými oxidy nebo povlaky, čímž se vytvoří stabilní vodivá dráha a zabrání se „jiskření“ nebo vytlačení na začátku svaru.

Vysoká{0}}přesná uzavřená-zpětná vazba

Moderní ovladače MFDC mají vysoké vzorkovací frekvence, které monitorují změny odporu obvodu v reálném-čase a kompenzují odchylky proudu během milisekund. Toto „dynamické nastavení“ je nezbytné pro materiály s vysokou-vodivostí, jako je hliník. Dodavatelé Automotive Tier-1 oznámili, že přechod na MFDC pro vysokopevnostní ocelové linky zlepšil jejich CPK (Process Capability Index) z 0,88 na 1,75 a posunul proces do stavu stability „Six Sigma“.

Mnoho kupujících odrazuje vyšší počáteční cena zařízení MFDC. Analýza celkových nákladů na vlastnictví (TCO) však odhaluje vynikající dlouhodobou-ekonomickou stránku.

Významné úspory energie

Protože transformátory MFDC pracují na vysokých frekvencích, magnetické ztráty jsou minimální a jednotky jsou 1/3 až 1/5 velikosti střídavých transformátorů.

• Srovnání účinnosti:AC svářečky pracují s 50-60% účinností, zatímco MFDC systémy dosahují 85-90%.
• Snížení nákladů:U výrobní linky s 20 svářeči mohou úspory energie činit desítky tisíc dolarů ročně.

Zdvojnásobení životnosti elektrody

Vypuzení je „zabijákem“ elektrod. Hladké, koncentrované teplo MFDC snižuje tepelnou erozi a mechanické opotřebení čepiček elektrod.

• Výsledky pole:V aplikacích s galvanizovanou ocelí svářeči střídavým proudem obvykle vyžadují úpravu elektrod každých 500-800 bodů. S MFDC lze převazové intervaly prodloužit na 2 000–3 000 míst, čímž se drasticky sníží náklady na spotřební materiál a prostoje.

V éře chytré výroby již svařovací stroj není samostatným nástrojem, ale uzlem sběru dat.

Transparentnost dat a sledovatelnost

Regulátory MFDC mohou zaznamenávat proud, napětí, tlak a energetické křivky pro každý jednotlivý svar. Tato data jsou přenášena přes Ethernet do MES (Manufacturing Execution Systems). Pokud vznikne problém s kvalitou, manažeři mohou získat přesný energetický profil pro danou konkrétní šarži, čímž se eliminují dohady v analýze kořenových-příčin.

Inteligentní ukládání parametrů

Moderní systémy podporují stovky „svařovacích plánů“. Přepínání mezi různými tloušťkami nebo typy materiálů je-operace na jeden dotek, která je zásadní pro-míchání, maloobjemovou-výrobu a robotické buňky.

Scénáře, kde je MFDC povinné:

• Bezpečnost-kritické automobilové díly: konstrukce BIW, nárazové nosníky a kryty baterií.
• Citlivé materiály: Hliník, slitiny mědi, nerezová ocel a pozinkované plechy.
• Vysokopevnostní ocel (AHSS): U ocelí nad 590 MPa je MFDC jedinou volbou pro konzistentní penetraci.
• Automatizované robotické linky: Lehká povaha transformátorů MFDC zlepšuje zrychlení robota a zkracuje doby cyklů.

Scénáře, kde AC může stačit:

• Jednoduché konstrukční komponenty: Ploty z nízkouhlíkové{0}}oceli nebo základní konzoly.
• Nízkofrekvenční opravy: Servisní dílny, kde není vyžadována certifikace-bezpečnostní úrovně.
• Extrémní rozpočtová omezení: Při svařování jednoduché, tlusté uhlíkové oceli v malých objemech.

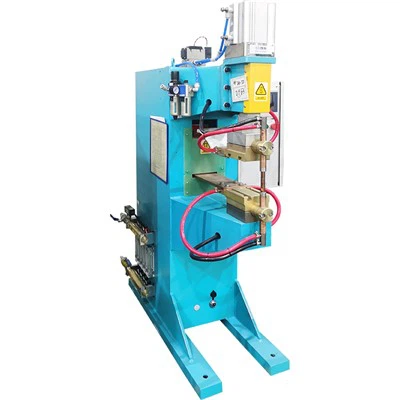

Při hodnocení aBodový svařovací stroj, podívejte se za cenovku a ověřte tyto technické specifikace:

• Přesnost řízení proudu:Zařízení vyšší{0}}úrovně by mělo nabízet přesnost ±1 %.
• Konstrukce chladicího systému:Zajistěte, aby transformátor a moduly SCR měly nezávislé chladicí okruhy, aby se zabránilo tepelnému vypnutí během vysokých-zatížení.
• Softwarová intuice:Podporuje rozhraní-zobrazení křivek v reálném čase a podporu více{1}}jazyků?
• Technické znalosti dodavatele:Vyberte si dodavatele, kteří poskytují služby testování svařitelnosti a mají prokazatelné zkušenosti v automobilovém průmyslu nebo v odvětví baterií.

Závěr: Výběr správného zdroje energie je prvním krokem ke stabilitě

Při odporovém svařování vychází stabilita z absolutní kontroly nad fyzikálním procesem. Technologie MFDC představuje posun od ladění parametrů „pokus-a-chyba“ ke konzistenci „řízené-zařízením. I když je počáteční investice vyšší, návratnost investic poskytovaná vyššími výnosy, nižšími účty za energii a kontrolou kvality-vycházející z dat z něj činí definitivní volbu pro konkurenceschopnou výrobu.
Než budete trávit více času laděním parametrů pro opravu nestabilních svarů, zeptejte se sami sebe: Je můj zdroj energie pro tuto práci ten správný?
