V moderní výrobě jsou bodové svařovací stroje nezbytné v automobilovém průmyslu, v průmyslu spotřebičů, v elektronice a v kovovýrobě. Svarový nuget je jádrem spojů bodového svařování a jeho kvalita přímo ovlivňuje pevnost svaru, trvanlivost a spolehlivost produktu.
Pochopení toho, jak se tvoří svarové nugety, zvládnutí klíčových parametrů a implementace efektivní optimalizace procesů jsou zásadní pro zlepšení efektivity výroby a zajištění konzistentní kvality.
Základy tvorby svarových nugetů

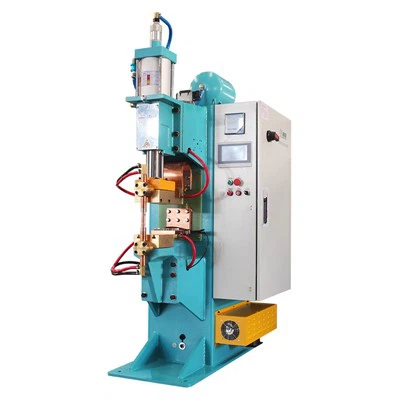

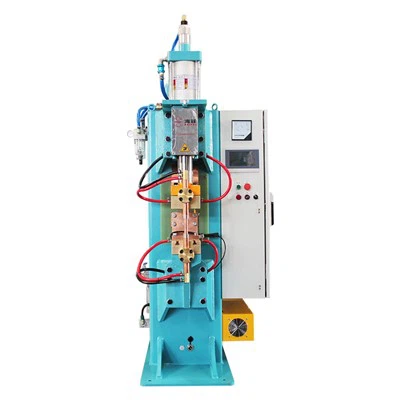

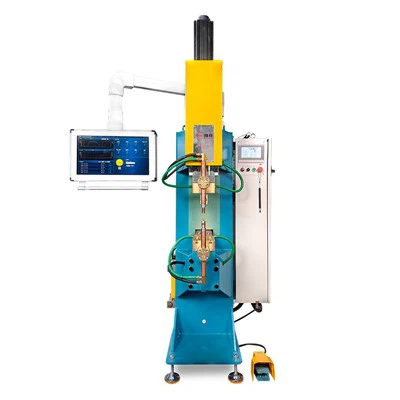

A bodový svařovací strojvytváří odporovým ohřevem a aplikovaným tlakem svarový nuget, který způsobuje lokalizované tavení kovu. Proces lze rozdělit do tří fází:
1. Počáteční kontakt a tlak elektrody
Elektrody upnou obrobky, aby zajistily celoplošný kontakt, který stabilizuje kontaktní odpor a snižuje vady svařování.
Praktické tipy pro implementaci:
- U silných nebo vícevrstvých materiálů zvyšte tlak elektrody o 15–20 % ve srovnání s tenkými plechy.
- Pravidelně kontrolujte hydraulické nebo pneumatické systémy, abyste udrželi tlak s přesností ±5 %.
- Používejte přípravky pro malé díly, abyste zabránili pohybu, který by mohl způsobit mimo{0}}středové svary.
2. Lokalizované tání
Elektrický proud procházející obrobky generuje Jouleovo teplo, taví kov v místě kontaktu a tvoří rostoucí svar. Velikost nugetu závisí na proudu, době svařování, průměru elektrody a vodivosti materiálu.
Referenční parametry (slitiny oceli a mědi):
| Materiál | Tloušťka | Doporučený proud (A) | Doba svařování (cykly) | Průměr nugety (mm) |
|---|---|---|---|---|
| Ocel | 1,0 mm | 7,500 | 20 | 4.0 |
| Ocel | 2,0 mm | 10,000 | 25 | 6.0 |
| Slitina mědi | 1,0 mm | 12,000 | 25 | 3.5 |
| Slitina mědi | 2,0 mm | 15,000 | 30 | 5.0 |
Poznámka: Hodnoty jsou orientační; upravit podle modelu bodového svařovacího stroje, průměru elektrody a vlastností materiálu.
3. Chlazení a tuhnutí
Po svaření se nuget rychle ochladí pod tlakem elektrody a vytvoří pevný svar. Rychlost ochlazování ovlivňuje strukturu zrna; rychlé ochlazení vytváří hustý nuget s vyšší pevností.
Implementační tipy:
- Během chlazení udržujte tlak elektrody, aby se zabránilo smršťování nebo zpětnému toku roztaveného kovu.
- U přesných součástí zvažte pomocné chlazení, jako je voda nebo vzduch, aby bylo zajištěno rovnoměrné tuhnutí.
- Vyhněte se dlouhým prostojům mezi sváry, které mohou vést k místnímu přehřátí.
Klíčové faktory ovlivňující kvalitu svarových nugetů
Kvalitu nugetů ovlivňuje více faktorů. Jejich pečlivé ovládání zajišťuje konzistentní svařovací výkon.
Svařovací proud a čas
- Příliš nízký proud nebo krátký čas→ neúplný nuget, slabý svar.
- Příliš vysoký proud nebo dlouhá doba→ nadměrný nuget, penetrace nebo rozstřik.
Implementační tipy:

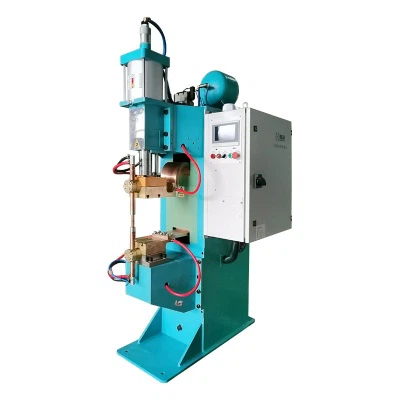

- Použijte středofrekvenční invertorové bodové svařovací zařízení pro přesné řízení proudu.
- Udržujte tabulku parametrů pro různé tloušťky a materiály pro rychlé úpravy.
- Proveďte zkušební svary, abyste ověřili průměr nugety před úplnými výrobními cykly.
Tlak elektrody
- Příliš nízká→ špatný kontakt, nerovnoměrný nuget.
- Příliš vysoká→ vytlačování roztaveného kovu, menší svar.
Implementační tipy:
- Pravidelně kontrolujte hydraulické nebo pneumatické systémy, abyste zajistili stabilitu tlaku.
- Použijte nastavitelné elektrody pro více{0}}vrstevné svařování, abyste zajistili rovnoměrné rozložení síly.
- Zajistěte malé části pomocí přípravků, abyste zabránili pohybu.
Materiál a tloušťka
- Kovy s vysokou vodivostí (měď, hliník) vyžadují vyšší proud.
- Silné plechy potřebují delší dobu svařování, tenké plechy jsou náchylné k propálení-.
Implementační tipy:
- Upravte proud a čas podle vodivosti materiálu.
- Na různé kovy použijte postupný tlak nebo použijte více{0}}pulzní svařování, abyste předešli defektům.
Materiál a tvar elektrody
- Elektrody ze slitiny mědi nabízejí vysokou tepelnou vodivost a účinně soustřeďují teplo.
- Kónické elektrody vyhovují malým svarům; ploché elektrody vyhovují větším svarům.
- Pravidelně upravujte hroty elektrod, abyste zachovali konzistentní velikost svaru.
Běžné problémy a řešení svarových nugetů
| Problém | Možná příčina | Implementační řešení |
|---|---|---|
| Nedostatečná pecka | Nízký proud, krátký čas, špatný kontakt elektrod | Zvyšte proud nebo čas, očistěte povrch elektrody, zajistěte správný kontakt |
| Předimenzované nebo penetrační | Nadměrný proud nebo čas | Snižte proud nebo čas; pro tenké plechy použijte krátké-pulsní nebo segmentované svařování |
| Svar mimo- | Nerovnoměrný tlak, vychýlení elektrody | Nastavte tlak a polohu elektrody; použijte přípravky pro stabilní umístění |
| Rozstřik/oxidace | Opotřebené elektrody, znečištěný povrch | Ošetřete elektrody, očistěte povrch obrobku a v případě potřeby naneste anti{0}}oxidační nátěr |
Metody sledování kvality:
- Destruktivní testování: zkoušky odlupováním nebo tahem pro hodnocení pevnosti svaru.
- Nedestruktivní monitorování: analýza křivky proudu/napětí nebo infračervené měření teploty k posouzení tvorby nugetů v reálném-čase.
Praktické strategie pro optimalizaci tvorby svarových nugetů
1. Vytvořte podrobnou knihovnu parametrů
- Vytvořte tabulku doporučených nastavení pro každý materiál, tloušťku a polohu svaru.
- Rychle si prohlédněte knihovnu pro každou výrobní dávku, abyste zkrátili dobu pokusů-a{1}}chyb.
2. Údržba elektrody
- Na začátku každé směny zkontrolujte elektrody, odstraňte oxidy a rozstřiky při svařování.
- Vyměňte elektrody, když opotřebení zmenší průměr hrotu o 0,1 mm nebo větší.
- Upravte úhly elektrod, abyste zajistili jednotnou velikost svaru.
3.Sledování procesu-v reálném čase
- Zaznamenejte proud, napětí a tlak elektrody pro každý svar.
- Nastavte horní a dolní limity pomocí alarmů, abyste okamžitě detekovali anomálie.
4. Školení operátorů
- Poučte personál o principech tvorby svarových nugetů a úpravách parametrů.
- Proveďte ukázkové svary, které ukazují, jak posoudit velikost nugetů a kvalitu povrchu.
- Pravidelně vyhodnocujte konzistenci operátora a zachování dovedností.
5. Kalibrace zařízení
- Čtvrtletně kalibrujte ovládací prvky svářecího stroje a tlakové systémy.
- Ověřte, že skutečný výstup odpovídá nastaveným parametrům, aby byla zajištěna opakovatelná kvalita svaru.
Závěr
Svarový nuget je základním kamenem spojů bodového svařování. Jeho kvalita závisí na proudu, čase, tlaku elektrody, materiálu a tvaru elektrody. Pochopením procesu formování, implementací přesných parametrů, údržbou elektrod a obrobků a používáním-monitorování v reálném čase mohou výrobci dosáhnout vysoce-kvalitních a konzistentních svarů.
Použití těchto praktických strategií snižuje přepracování, zvyšuje efektivitu výroby a zvyšuje spolehlivost produktu, což dává výrobcům konkurenční výhodu.
